가찌아 브레라 모터교체하면서 찾은 자료 정리
* 이건 검색을 통해 수집한 자료를 정리한것입니다.
* 간혹 출처를 모르는 경우도 있습니다.
* 오류사항이 있으면 알려주세요. 빠르게 반영하겠습니다.

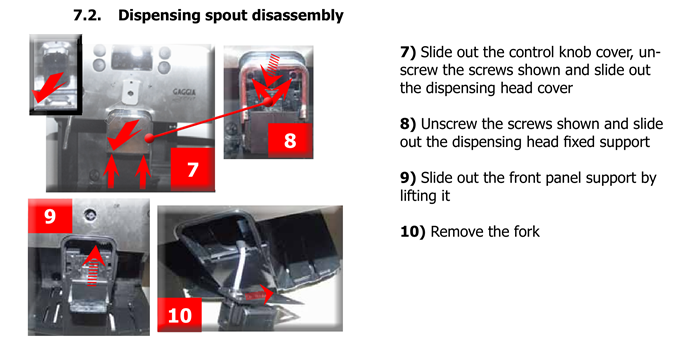

서비스 메뉴얼(서비스 기사용) 참조
Dispensing spout disassembly
토출구 분해

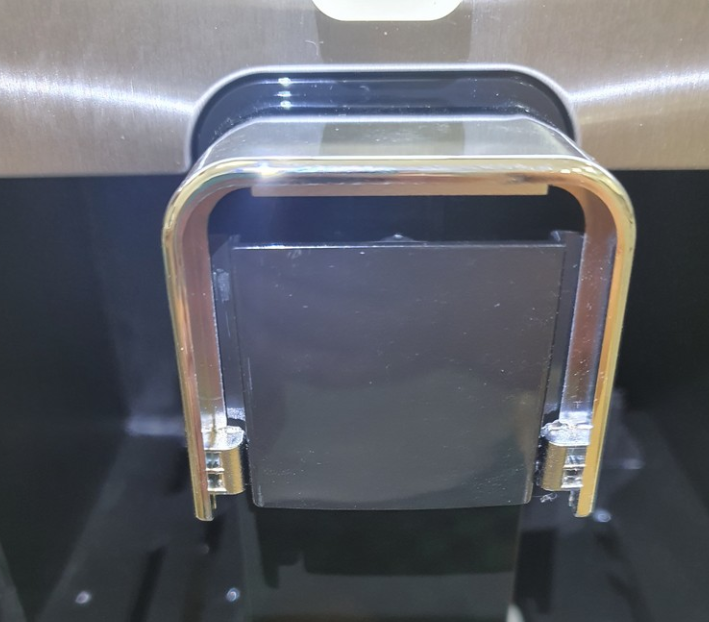

7) Slide out the control knob cover, un-screw the screws shown and slide out the dispensing head cover
7) 컨트롤 노브 커버를 밀어내고 표시된 나사를 풀고 디스펜스 헤드 커버를 밀어서 빼냅니다.

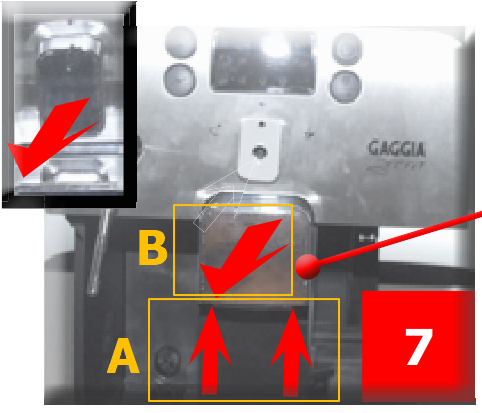

* B 전면 패널을 살짝 당기면 빠진다.
8) Unscrew the screws shown and slide out the dispensing head fixed support
8) 표시된 나사를 풀고 디스펜스 헤드 고정 지지대를 밀어서 빼냅니다.

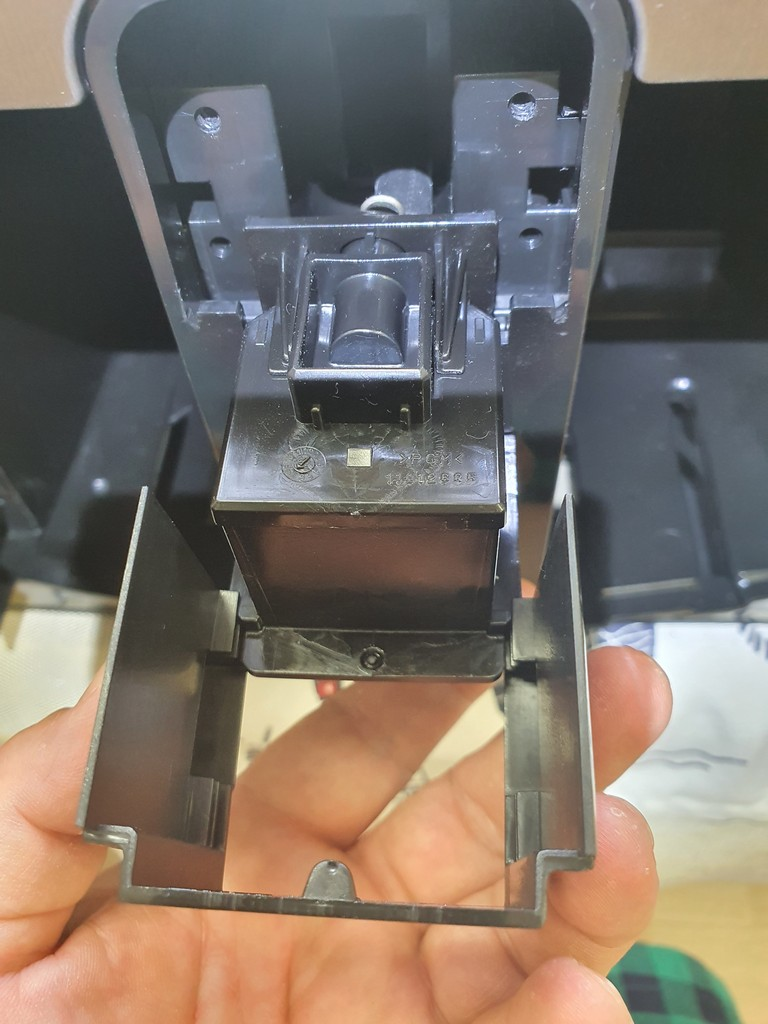

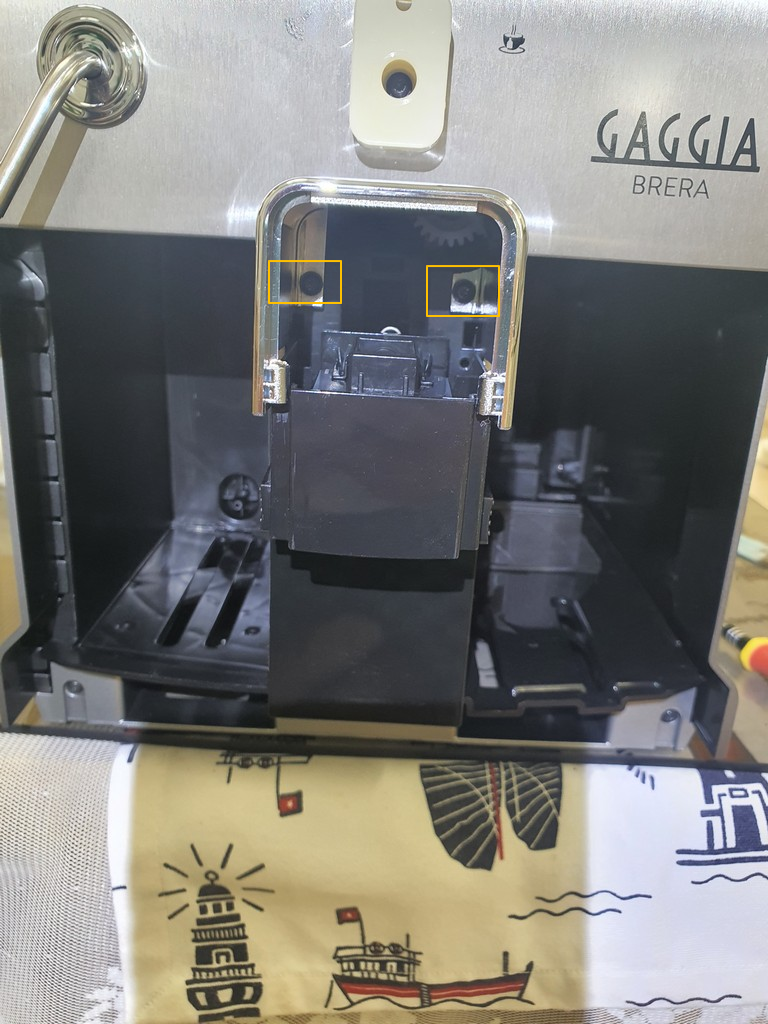

* 투출구를 아래로 당기면 보이는 나사를 풀고 테두리를 살짝 아래로 댕기면서 뺀다.

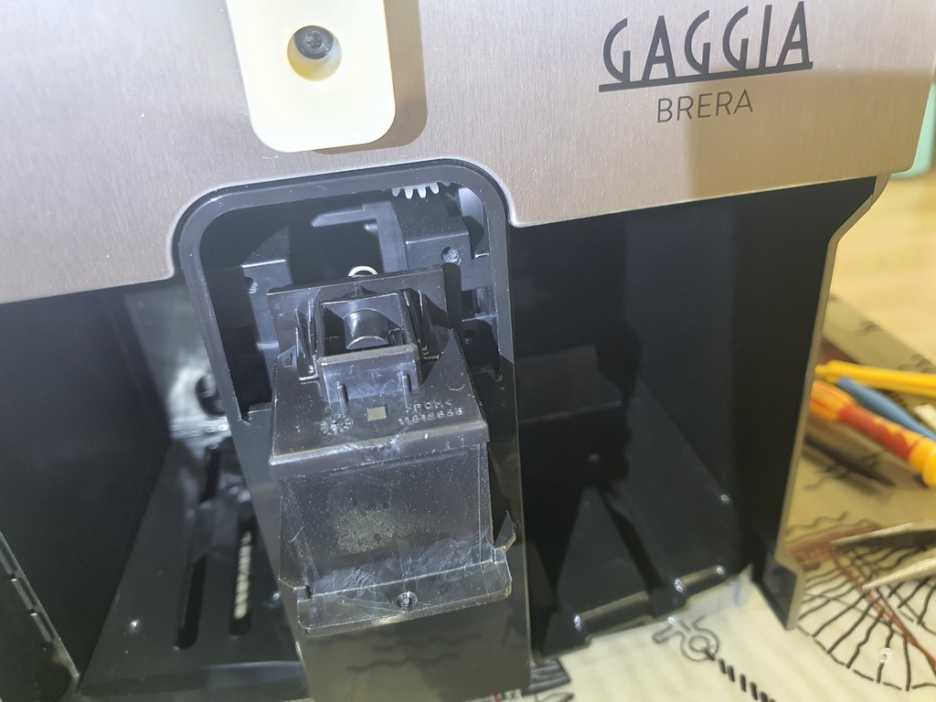

9) 전면 패널 지지대를 들어 올려 빼냅니다.

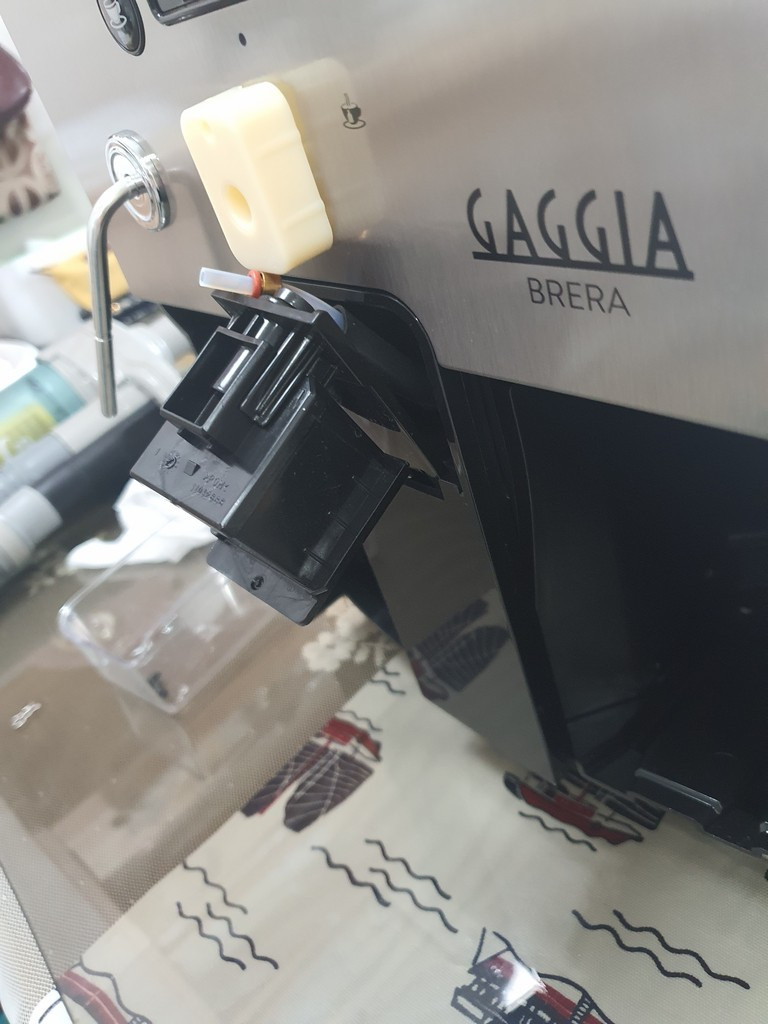

* 들어올리면서 빼낸다. 위 호스가 원래 연결되야 하는데... 사진이 없어서 아래거로 대체.. 이런식으로 뺀다...

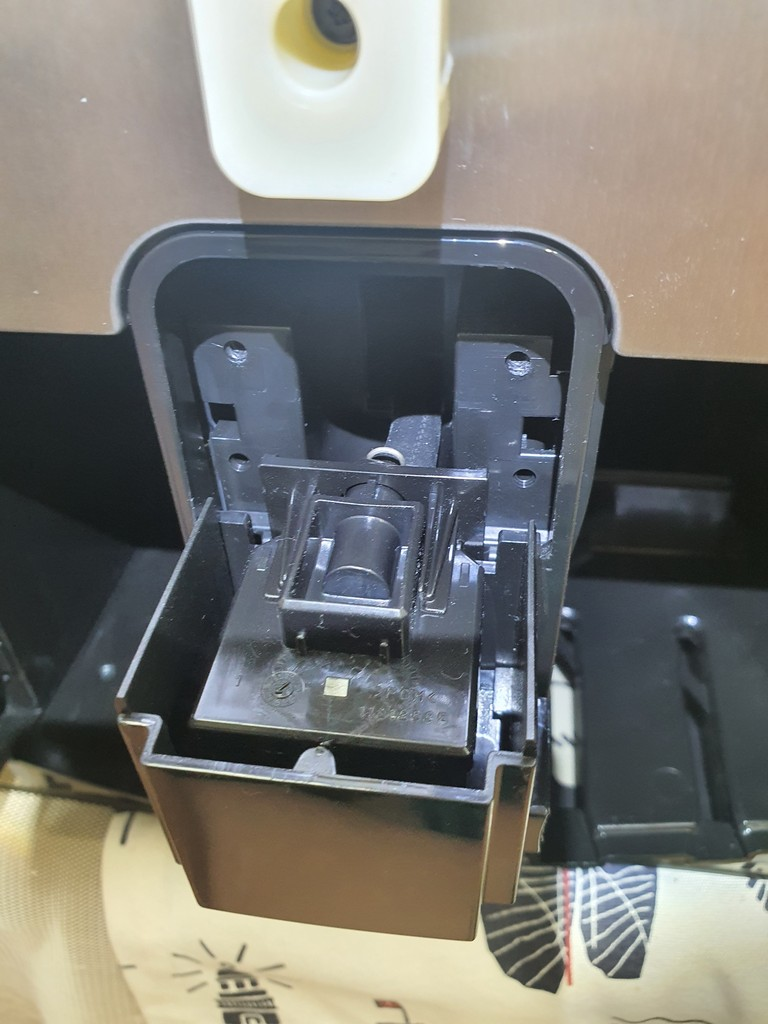

* 이렇게 빠진다.
10) Remove the fork
10) 포크 제거

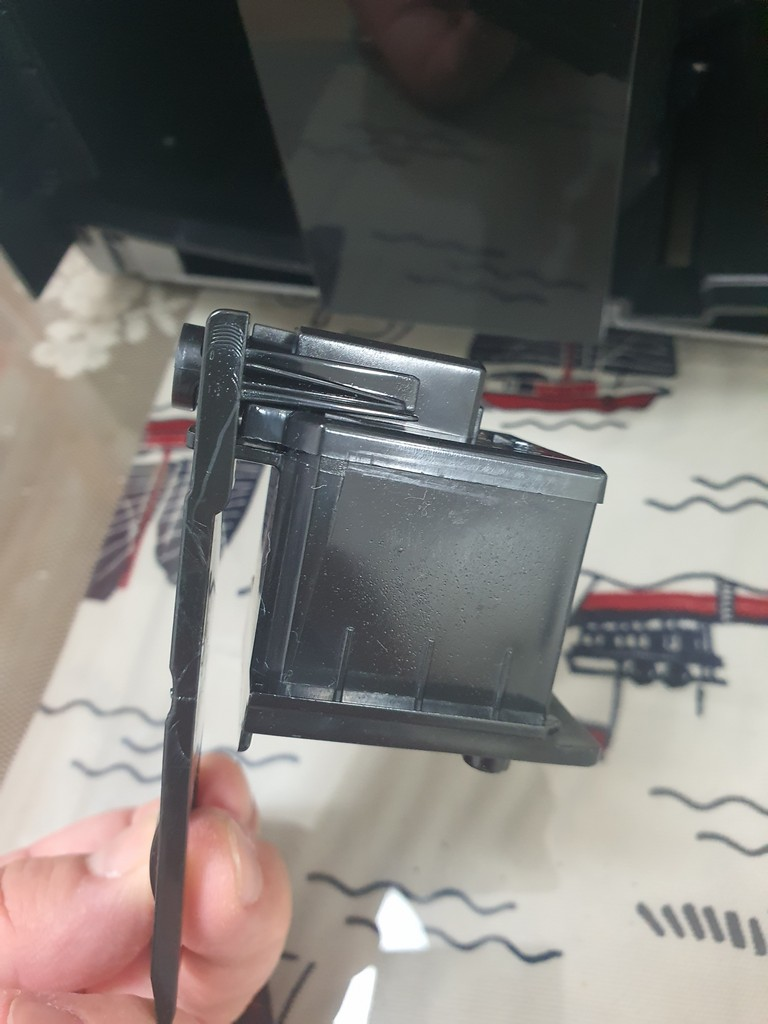

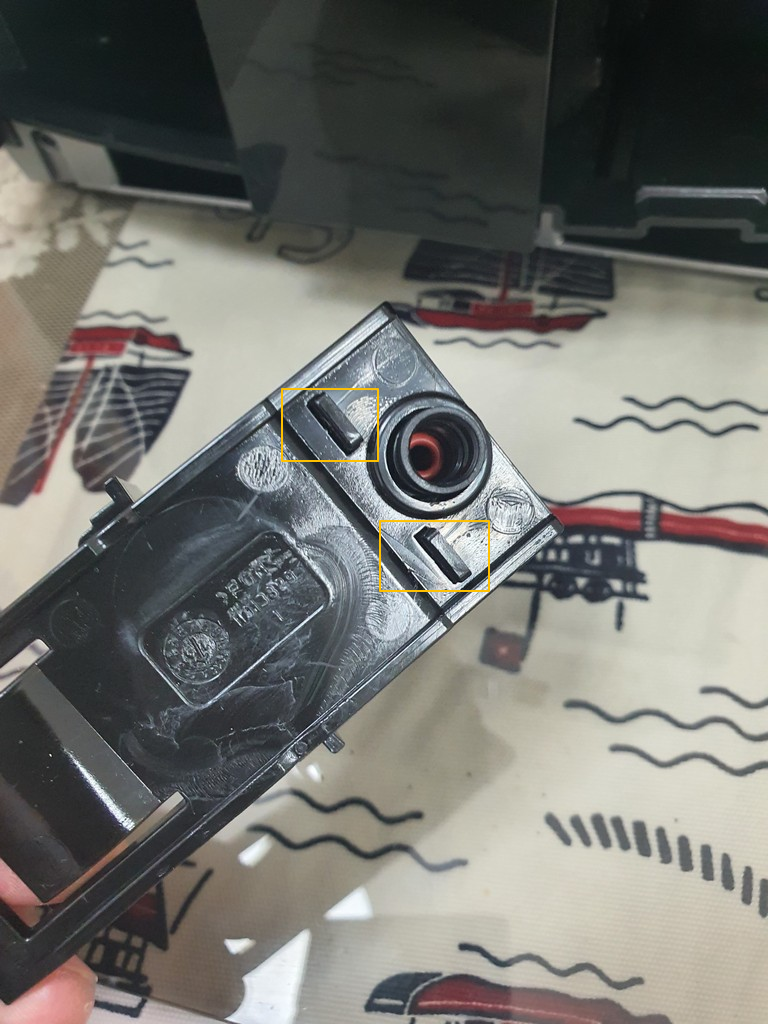

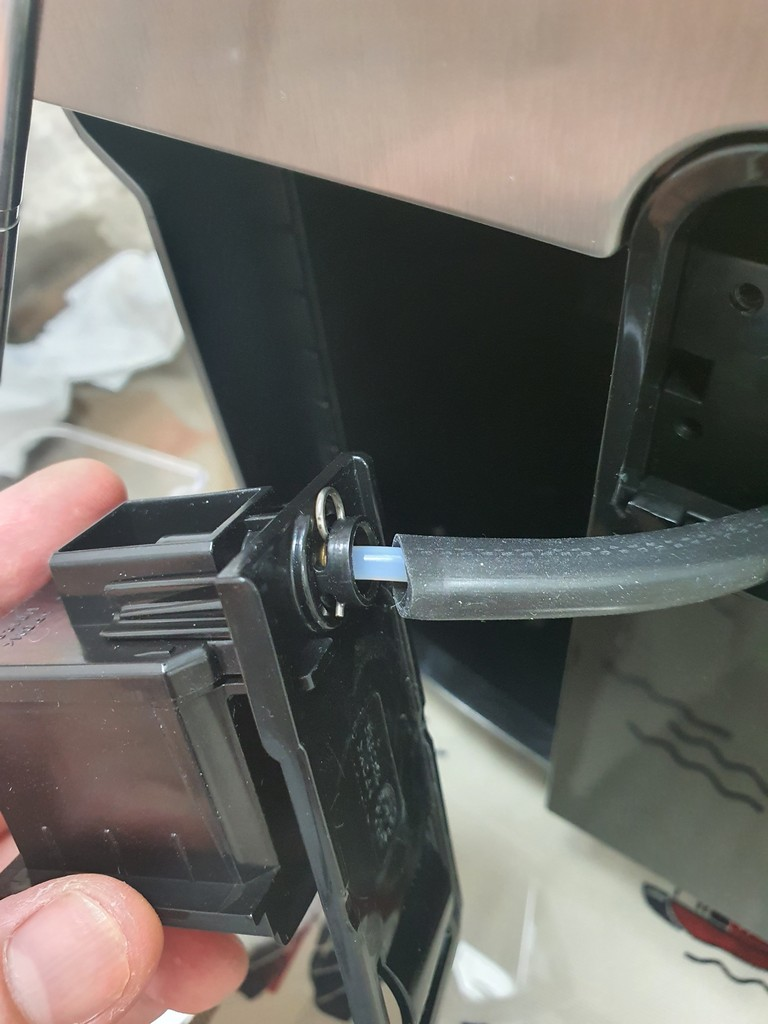

* 호스와 투출구를 분리하기 위해 fork를 제거해야 한다. 위 고리에 드라이버같은걸 끼고 빼면 된다.
* 나중에 조립시 아래와 같이 끼면 된다.

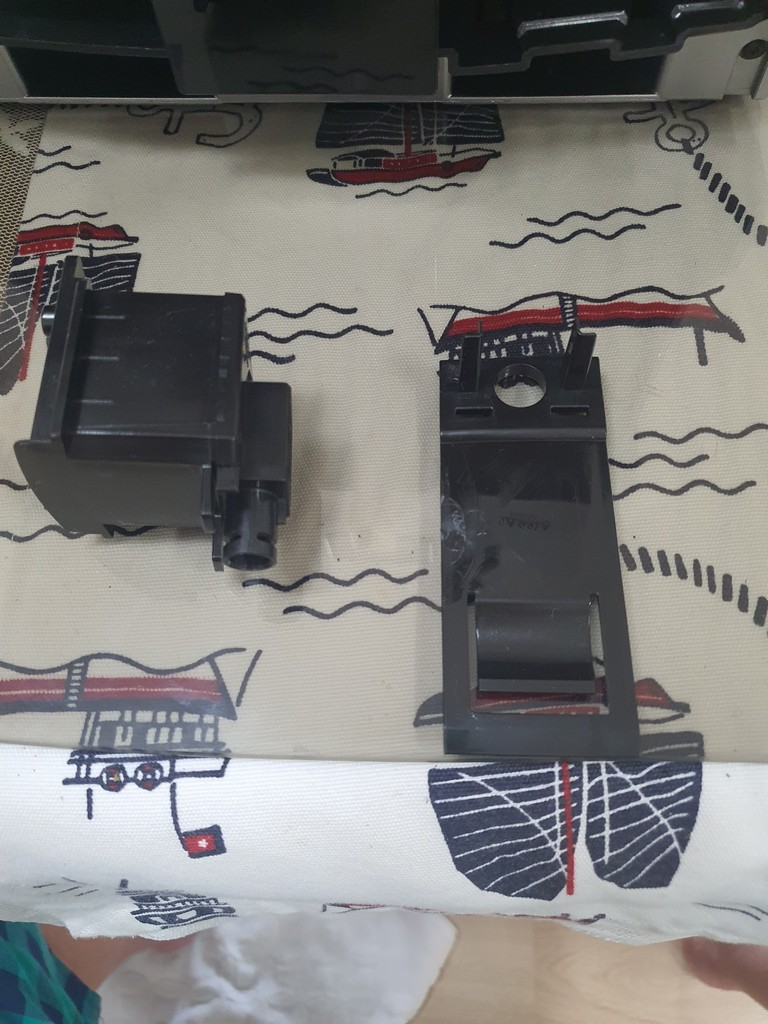

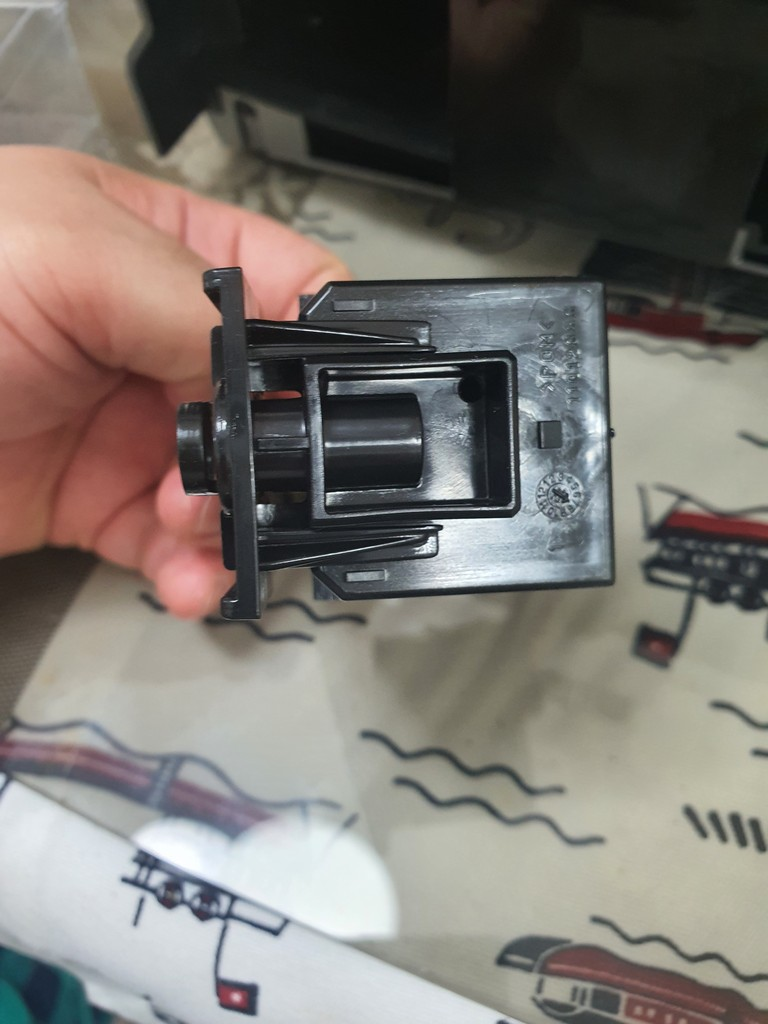

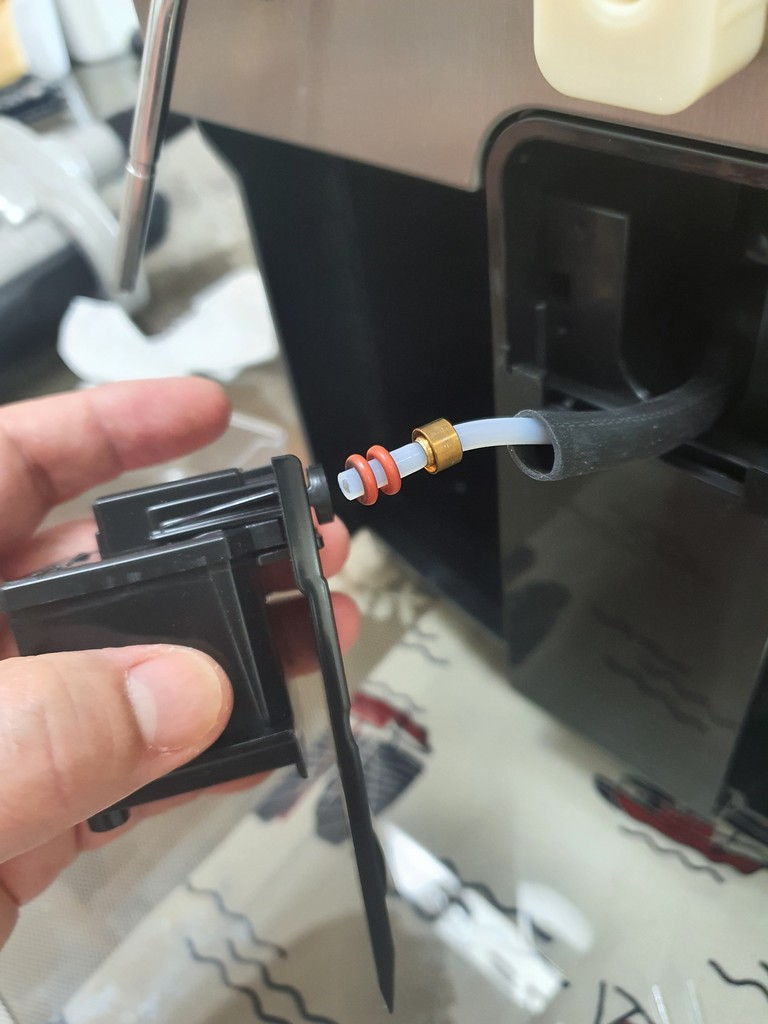

분리된 투출구

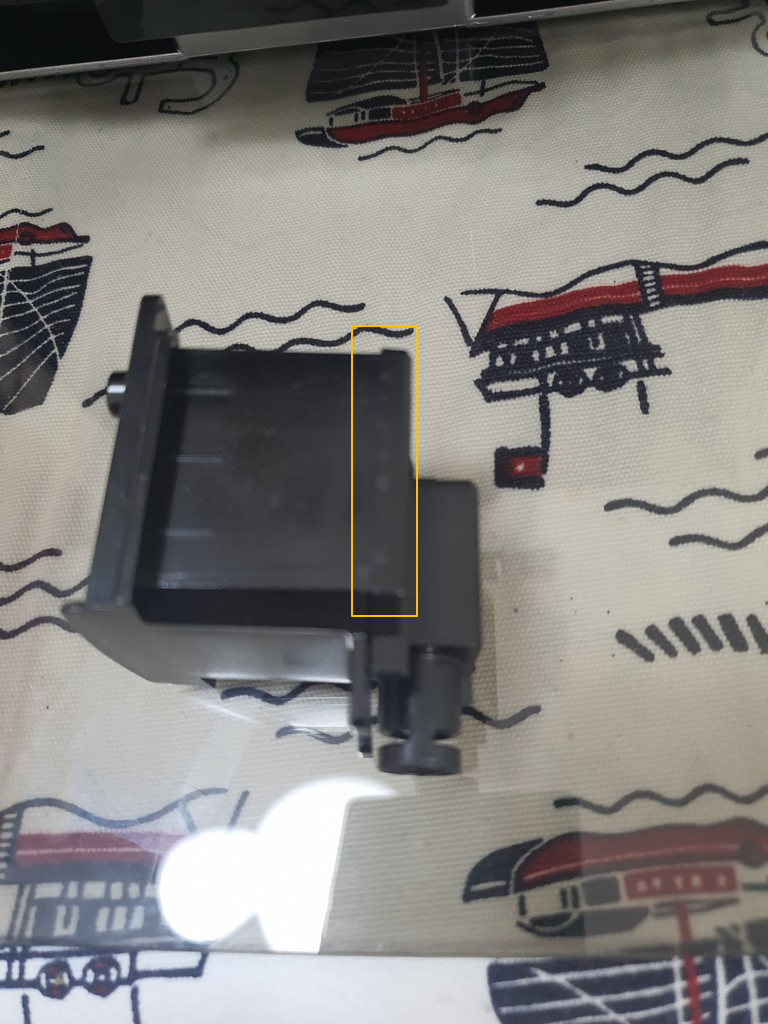

* 아래 부분을 밀면 분리된다.
투출구 분리
아래 부분을 밀어서 분리해야 하는데... 본드로 마감한것 같아 잘 안빠진다.
드라이버나 송곳으로 분리시 찌그러질수 있다.

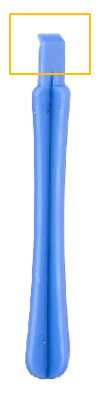

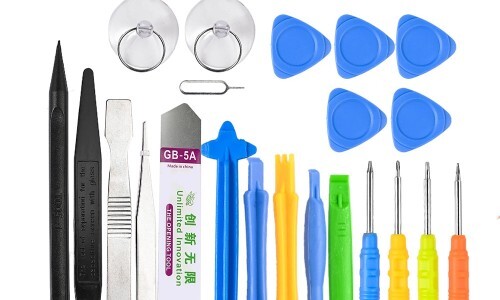

아래 부분으로 살살 밀면서 분리했다. 얊은 플라스틱 카드 같은것도 괜찮을 듯

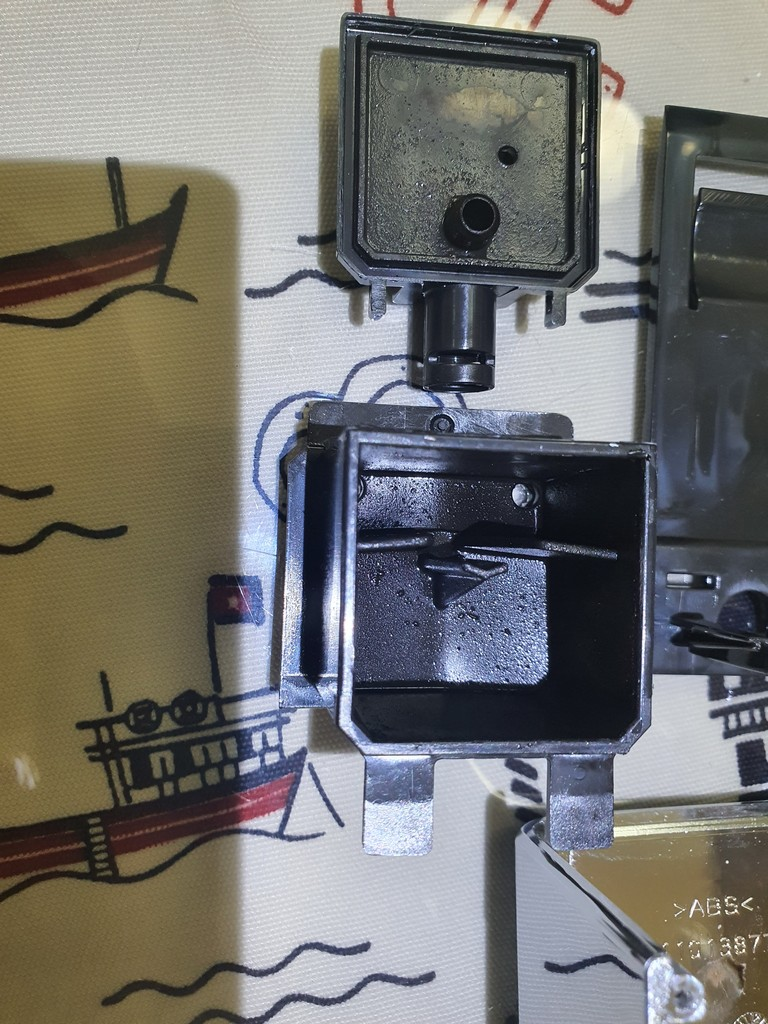

분리 후 모습 - 생각 보다는 깨끗
임사장님 유튜브 보고 겁먹었는데...

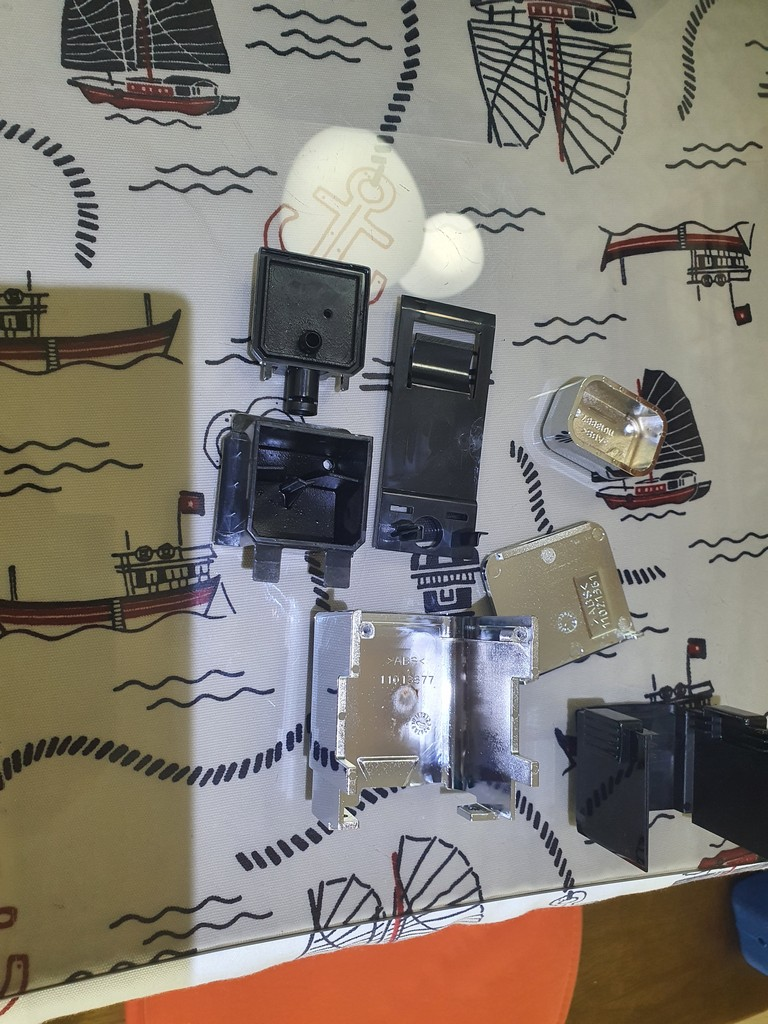

투출구 분리 후 전체 부품
